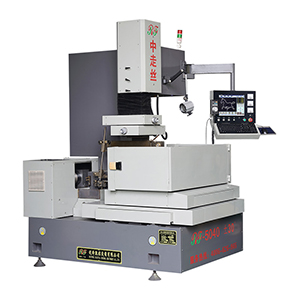

全闭环中走丝线切割机床(重型)
4006-626-965
联系人:刘经理
手机:13702626965
地址:广东省中山市东凤镇同安大道东55-4号
机床型号 | DK7732 | DK7740 | DK7740J |
工作台行程(mm) | 320×400 | 400×500 | 400×600 |
最大工件尺寸(mm) | 550×980 | 630×180 | 730×1280 |
最大切割厚度(mm) | 300/400 | 300/400 | 300/400 |
工作台承载重量(Kg) | <600 | <600 | <800 |
最大切割斜度(锥度均为大锥度摇摆线架专利结构) | 选配6°/15°/30°/45° | 选配6°/15°/30°/45° | 选配6°/15°/30°/45° |
最大切割速度(mm?/min) | ≥200(平均常用≥150) | ||
最高加工精度直体(μm) | ≤±3(20×20×20mm) | ||
最佳粗糙度(Ra μm) | ≤±0.8μm(切一修二)/≤0.6μm(切一修四) | ||
最大加工电流(A) | 10 | ||
走丝速度(m/sec) | 1--12 | ||
电及极丝直径范围(mm) | 钼丝Φ0.10-0.25 | ||
XY轴电机 | 选配日本三洋/安川伺服电机 | ||
XY轴光栅 | 选配(国产/进口)分辨率1μm光栅尺 | ||
工业控制计算机主机 | 专用工业主机 | ||
操作系统 | WindowsXP、全视窗操作、直观、易学易用 | ||
输入方式 | 标准键盘、鼠标、U盘、网络传输 | ||
最小分辨率X/Y/U/V/Z(mm) | 0.001 | ||
控制轴数X/Y/U/V/Z | 五轴四联动 | ||
丝筒 | 电镀硬鉻丝筒 | ||
丝筒控制 | 进口德国变频调速 | ||
机柜空调 | 专用工业机柜空调 | ||
XY轴移动速度 | 4000mm/min | ||
Z轴(上线架)升降方式 | 电动 | ||
前上下导轮 | 节能LED灯(给导轮提供照明、方便穿钼丝) | ||
工作液 | 中走丝专用切割液 | ||
工作液箱容量(L) | 80 | ||
整机供电电源 | 3Φ-380V/2.5KVA | ||
机床外形尺寸(长×宽×高mm) | 1800×1400×2500 | 2000×1600×2800 | 2200×2000×2500 |
机床重量(Kg) | 2300 | 2800 | 3500 |
标准功能:
切割效率:最高达200mm?/分钟。
加工功能:1μm光栅闭环控制,加工精密度提高至±3μm。
电子手轮快速移动X、Y轴,可达4000mm/分。
找中心功能,找边功能±6μm。
大摇摆锥度0-60°(锐锋专利结构)。
网络通讯功能:
具有电子集中润滑系统,还有回收环保功能(锐锋专利结构)。
X、Y轴驱动采用日本产流伺服电机。
本系列机床工作台传动均为台湾上银直线导轨,双螺母滚珠丝杆机构。
电镀硬铬丝筒,都经过了动、静平衡精确检验。
机床与控制电器一体化,节能、环保。
选配功能:
可加工铝功能。
XY轴数显表功能。
先进的箱体蜂巢式结构床身设计
注:本机采用精心设计的箱体蜂巢式结构床身,刚性强,不易变形,提高了机床床身抗变形能力,保证了工作台运动的精度,同时保证机床的使用寿命。
